Motherboards: factores de forma, chipsets y compatibilidad
Una guía visual para distinguir ATX, Micro-ATX, Mini-ITX, E-ATX, formatos de servidor, industriales y delgados; entender chipsets, marcas y límites OEM antes de comprar.
22 de octubre de 2026
18 a 22 minutos
32 formatos
20 plataformas
Contenido
¿La placa cabe y soporta tu CPU?
Validamos medidas, anclajes, conectores, socket, chipset, revisión física, BIOS, memoria y expansión antes de armar.
Factor de forma, socket, chipset y modelo responden preguntas diferentes
Que una placa quepa no significa que soporte la CPU; que use el mismo socket tampoco garantiza BIOS, memoria o conectores correctos.
Factor de forma
Describe dimensiones, puntos de montaje y disposición general. El gabinete debe admitir la placa y dejar espacio para cables y tarjetas.
Socket
Es la interfaz física del procesador, pero puede repetirse en plataformas eléctricas o generaciones incompatibles.
Chipset
Organiza expansión y funciones de plataforma. No garantiza por sí solo puertos, VRM, red, audio ni una BIOS concreta.
Revisión y BIOS
Una misma placa puede tener revisiones físicas distintas. La lista de CPU y la BIOS mínima deben coincidir con la revisión exacta.
Conectores
ATX de 24 pines, EPS, panel frontal y USB no siempre están en el mismo lugar; en OEM pueden ser propietarios.
Expansión real
El número de ranuras no dice cuántas líneas reciben. M.2, SATA y PCIe pueden compartir recursos según el manual.

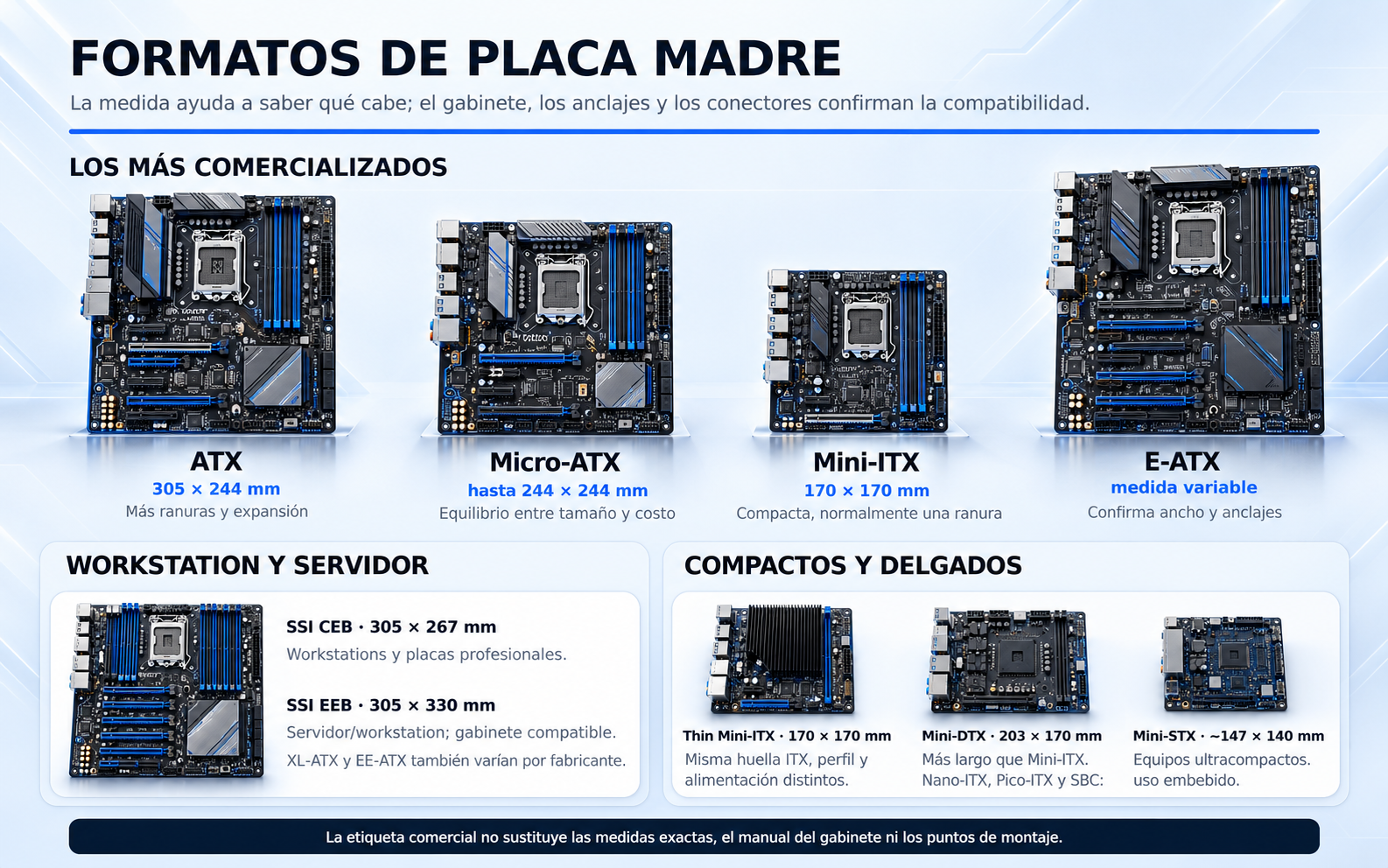

Los formatos más vendidos y los que aparecen en workstation, servidor y equipos delgados
La ilustración usa medidas nominales de referencia. E-ATX, XL-ATX y EE-ATX pueden variar por fabricante: confirma siempre el plano y los anclajes.
Cómo leer la imagen
La medida ayuda a descartar, pero no confirma compatibilidad. También revisa posiciones de tornillos, altura, panel trasero, fuente, risers y conectores propietarios.
ATX, Micro-ATX, Mini-ITX y E-ATX cubren la mayoría del mercado armado
Elegir más grande no siempre significa mejor. El formato correcto deja las ranuras y conectores que usarás sin pagar volumen innecesario.
ATX
305 × 244 mm. Buen equilibrio para varias ranuras, conectores y espacio de trabajo. Es la referencia más común en torres medianas.
Micro-ATX
Hasta 244 × 244 mm. Reduce ranuras sin renunciar necesariamente a cuatro DIMM, varios M.2 o buen VRM.
Mini-ITX
170 × 170 mm. Compacto y normalmente con una ranura PCIe y dos DIMM. El gabinete y la refrigeración requieren planificación.
E-ATX
Nombre comercial variable. Suele ser más ancho que ATX; confirma medidas exactas, pasacables y soportes del gabinete.
SSI CEB y EEB
305 × 267 mm y 305 × 330 mm como referencias. Comunes en workstation y servidor, con requisitos de gabinete específicos.
Thin y compactos
Thin Mini-ITX, Mini-STX, NUC, SBC y módulos priorizan altura o integración. Fuente, I/O y montaje pueden ser propios.
Explora 32 factores de forma
Desliza las tarjetas y filtra PC, workstation/servidor, compacto/industrial, histórico o módulo/OEM. Las etiquetas variables no sustituyen las dimensiones.
Cargando catálogo…
Compara plataformas, memoria, PCIe y overclock
Úsalo como mapa inicial. Después revisa el manual de la placa: cada fabricante decide cuántos puertos monta y qué recursos se comparten.
Cargando catálogo…

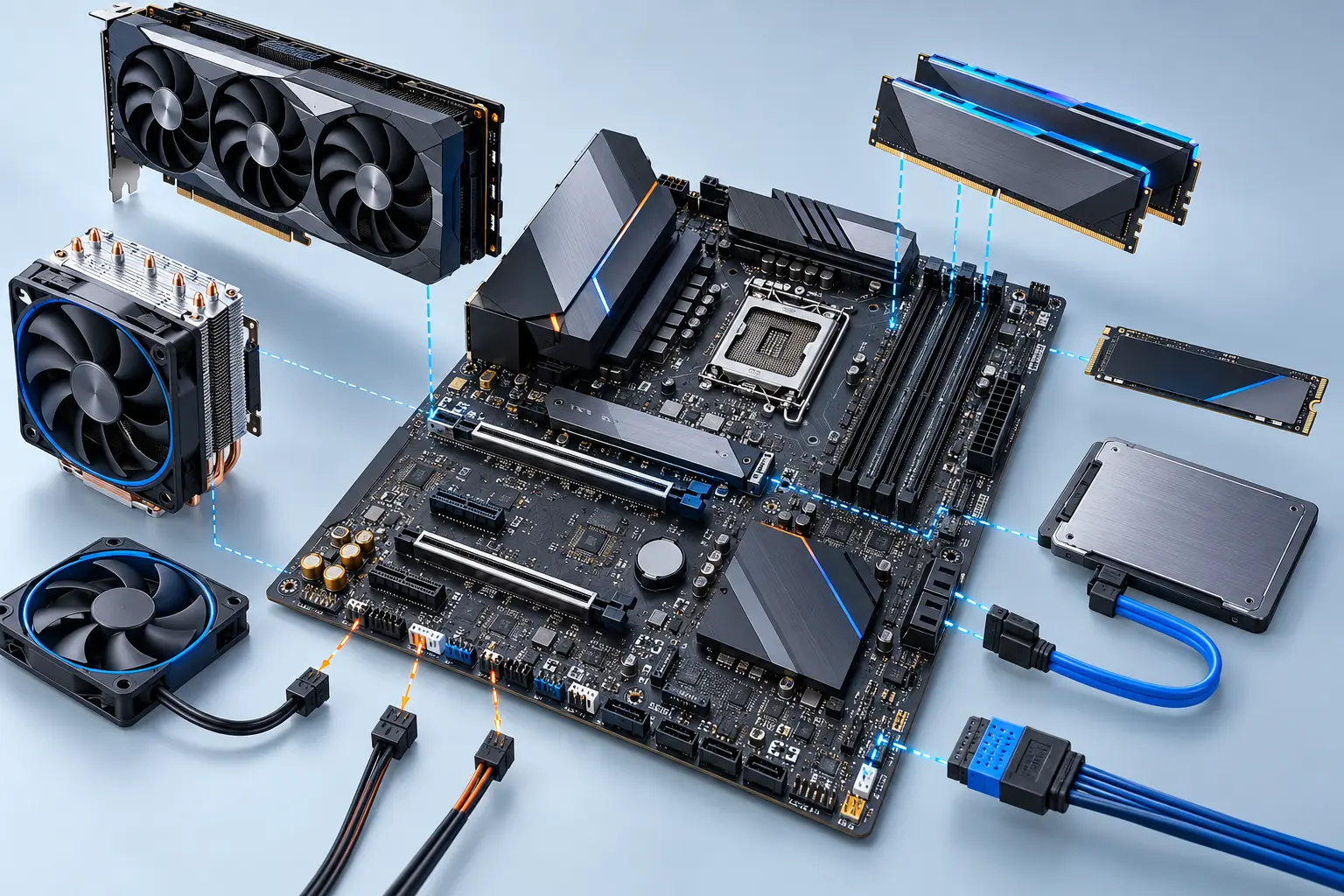

Una placa base reparte espacio, líneas PCIe, energía y encabezados internos
La fotografía del producto muestra ranuras; el diagrama del manual revela qué se desactiva o comparte al instalar GPU, NVMe, SATA, USB y tarjetas adicionales.
Haz un inventario antes de comprar
Una placa grande no garantiza que todo funcione simultáneamente. El manual suele incluir una tabla de reparto de líneas que vale más que el número de conectores visibles.
Consulta placas base y comprueba una combinación CPU–placa
Cada ficha abre la página oficial y la lista de soporte. El verificador distingue entre una incompatibilidad clara, una plataforma candidata y un soporte documentado.
Cargando catálogo…
La marca orienta; el modelo, la revisión y el soporte deciden
No existe una marca perfecta en todas las gamas. Compara el producto concreto, su BIOS, garantía regional y documentación.
ASUS, ASRock, MSI y Gigabyte
Concentran gran parte del mercado de PC armada. Tienen líneas desde entrada hasta gaming, creador, workstation y servidor.
Biostar y otras opciones
Pueden resolver presupuestos o mercados específicos. Revisa distribución local, actualizaciones de BIOS y política de garantía.
Supermicro, ASRock Rack y ASUS Pro WS
Se enfocan en servidor o workstation: IPMI/BMC, ECC, más PCIe y ciclos de disponibilidad distintos.
Advantech, AAEON y Kontron
Atienden industria, embebidos y ciclos largos. Documentan temperatura, alimentación, I/O especializado y formatos no domésticos.
Huananzhi y kits de importación
Suelen girar alrededor de plataformas Xeon reutilizadas. Identifica chipset, revisión, VRM, BIOS y memoria antes de asumir compatibilidad.
Dell, HP y Lenovo
En equipos de marca, la placa forma parte de un sistema completo. Chasis, fuente, panel frontal y firmware pueden ser específicos del modelo.

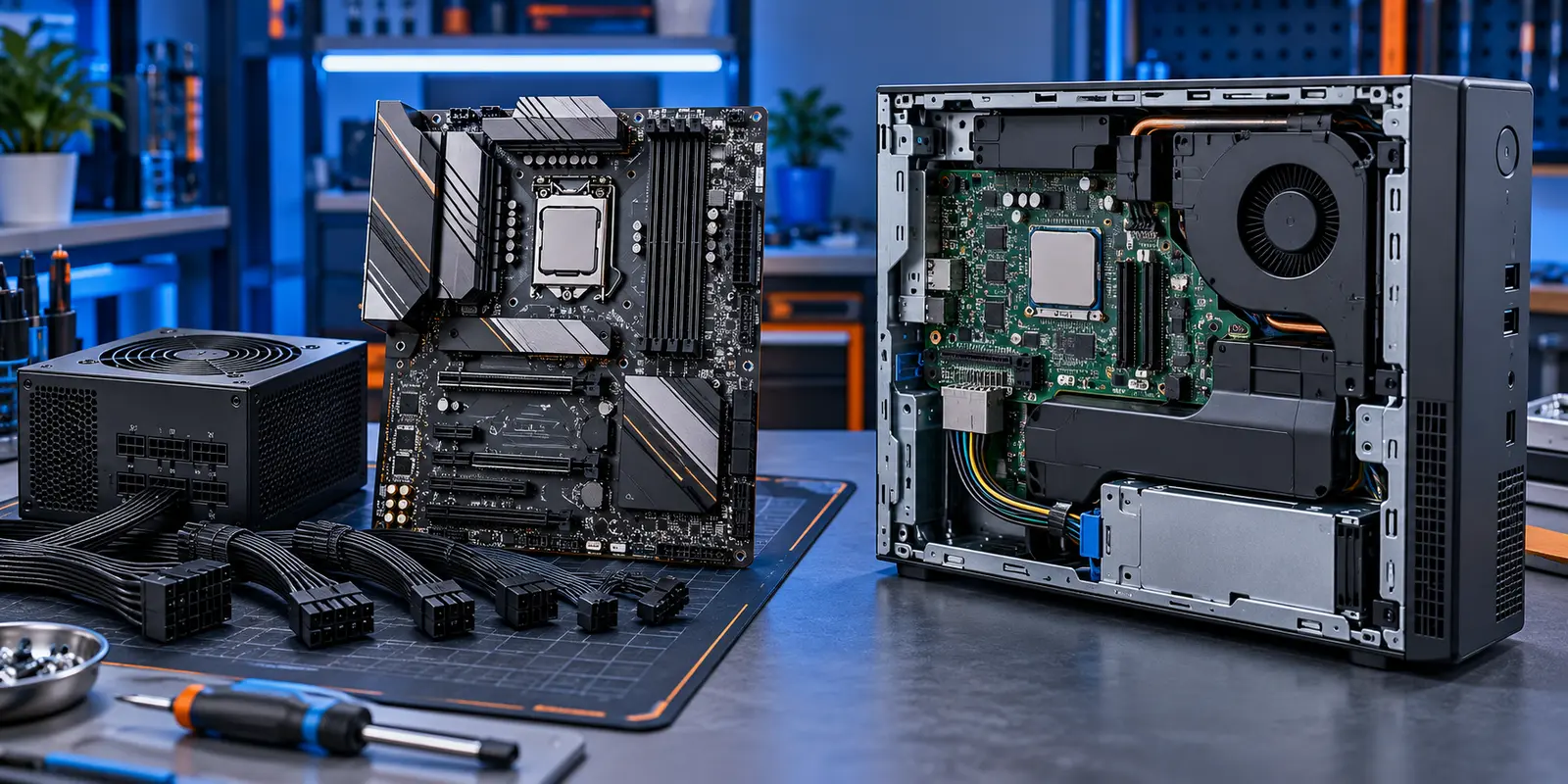

Dell, HP y Lenovo hoy optimizan la placa alrededor del chasis completo
En varias PCs de 2006 o 2009 todavía aparecían placas y fuentes cercanas a ATX o Micro-ATX. En muchas líneas actuales el ahorro de volumen, cables y ensamble pesa más que la intercambiabilidad.
Qué suele ser diferente
No todas las máquinas OEM son propietarias ni todas las antiguas eran estándar. Antes de reemplazar una placa, busca el número de parte, el manual de servicio y fotografías de conectores; adaptadores improvisados pueden alterar señales de encendido o alimentación.

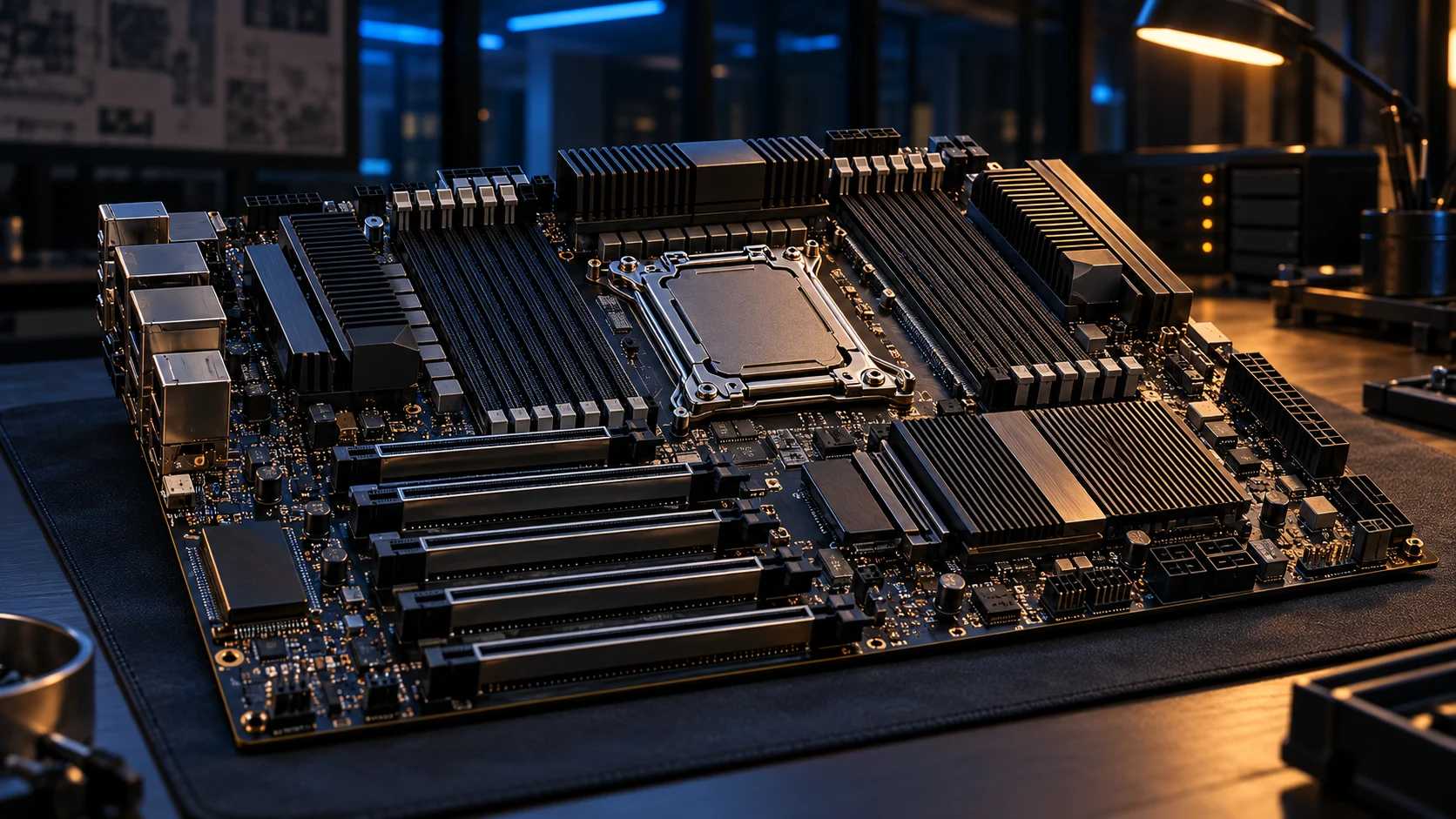

Una placa profesional se diseña alrededor de memoria, expansión y continuidad
En este segmento aparecen más canales de memoria, ranuras de largo completo, conectores auxiliares, BMC/IPMI y factores de forma que requieren chasis específicos.
Antes de elegir una placa profesional
Una placa de servidor no es automáticamente mejor para escritorio: puede priorizar administración y estabilidad sobre audio, suspensión, arranque rápido o conectividad de consumo.
Servidor, industrial, delgado e histórico usan reglas propias
Estos formatos ayudan a reconocer hardware especial, aunque no se comercialice normalmente en una tienda de componentes.
SSI CEB, EEB y TEB
Referencias para workstation y servidor. Pueden requerir gabinetes con ancho, puntos de montaje y bandejas específicos.
EE-ATX, XL-ATX y HPTX
Etiquetas extendidas que varían entre productos. Nunca compres gabinete sólo por el nombre: usa medidas y diagrama.
Placas para rack
Servidores 1U o 2U suelen usar placas largas, risers, flujo frontal y fuentes redundantes diseñadas como un conjunto.
Thin Mini-ITX y Mini-STX
All-in-one y equipos delgados priorizan altura y alimentación DC. La huella puede parecer familiar, pero el sistema térmico no lo es.
SBC, COM Express y SMARC
Una computadora en una sola tarjeta o un módulo sobre carrier. Se eligen por I/O, temperatura, vida de producto y certificación.
BTX, DTX y formatos históricos
BTX buscó cambiar flujo y distribución; DTX ofreció compactación compatible en parte. Son útiles al reparar, no como estándar dominante actual.
Elige la placa por lo que vas a conectar y por cómo la vas a mantener
Empieza por CPU y gabinete compatibles; después confirma memoria, expansión, red, almacenamiento y soporte.
PC general
Micro-ATX suele ofrecer gran valor. Revisa suficientes M.2, USB, red y salidas de video para la iGPU.
Gaming
ATX ayuda con expansión y montaje, pero un buen Micro-ATX puede rendir igual. Prioriza VRM, BIOS, M.2 y red.
Equipo compacto
Mini-ITX exige medir disipador, GPU, fuente y cables. El costo de placa y gabinete suele subir.
Creador
Cuenta GPU, capturadora, audio, NVMe, red rápida y ancho de banda compartido antes de elegir formato.
Workstation
Confirma ECC, líneas PCIe, ranuras separadas, almacenamiento, 10GbE y soporte de CPU profesional.
Reparación OEM
Compra por número de parte y modelo de sistema. Verifica chasis, fuente, panel frontal, disipador, licencia y firmware.
Las dudas que aparecen al elegir gabinete, chipset y placa
Las respuestas son prácticas, pero el manual del modelo exacto manda cuando hay una diferencia.
¿Una placa Micro-ATX cabe en un gabinete ATX?
Normalmente sí si el gabinete declara soporte Micro-ATX y tiene los separadores correctos. No dejes un tornillo o poste donde la placa no tiene orificio.
¿E-ATX tiene una sola medida?
No en el mercado comercial. Muchas marcas usan E-ATX para anchos diferentes; compara milímetros, pasacables y puntos de montaje.
¿Mismo chipset significa mismas funciones?
No. Cambian VRM, puertos, red, audio, ranuras y reparto de líneas. El chipset marca posibilidades, no la implementación completa.
¿Puedo poner una placa ASUS en una Dell?
A veces en modelos antiguos o líneas concretas, pero no lo supongas. Placa, fuente, panel frontal, disipador y chasis pueden ser propietarios.
¿Necesito actualizar BIOS antes de instalar la CPU?
Depende de la fecha de fabricación y la CPU. Revisa la BIOS mínima y si la placa permite actualizar sin procesador compatible.
¿Más fases de VRM siempre es mejor?
El conteo publicitario no basta. Importan componentes, control, disipación y pruebas de temperatura bajo una carga similar a la tuya.
